一、简述：

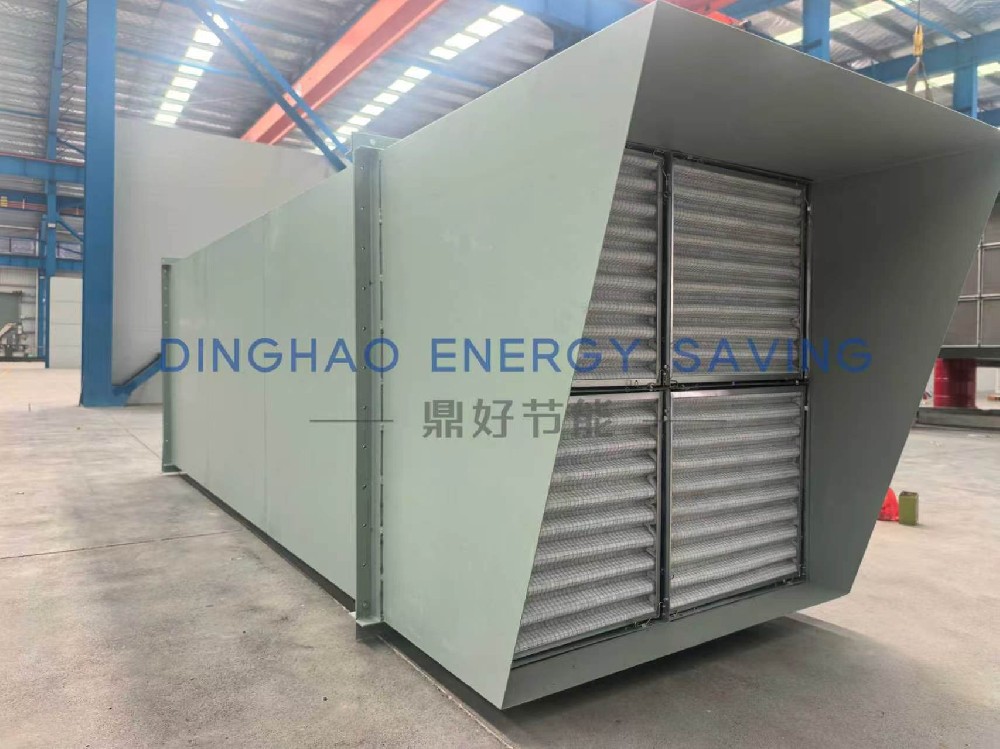

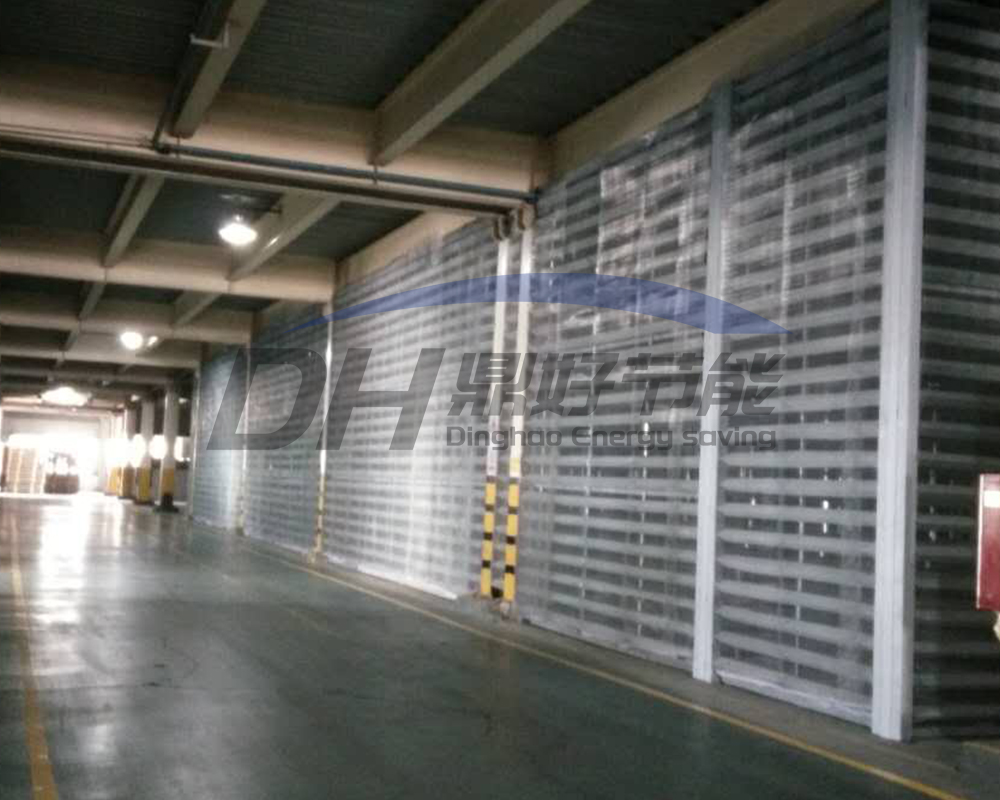

鼎好节能生产的结构片式消声器可立式或卧式安装。性能型号和外形尺寸见表1；表2；表3。
其特点为消声量大，压力损失小，安装制作方便。广泛应用于进排风系统的消声降噪，主要适用于离心风机、轴流风机、发电机、冷却塔、空调通风系统、地铁通风系统、矿山隧道通风系统等噪音大、含尘、含潮等地方。
二、主体材料：
1、吸声体框架：优质碳素结构钢，δ=2.0mm～3.0mm
2、消声器外壳：优质碳素结构钢，δ=3.0mm～10.0mm
3、穿孔板：304不锈钢板、镀锌优质钢板（或防锈铝LF21），δ=1.0mm
4、吸声材料：离心玻璃棉，密度32kg/m3。
5、可根据用户要求设计制作。
三、主要特点：
1、根据用户使用环境要求，合理设置吸音片，有效衰减噪声辐射．吸音片以微孔共震体为主要结构，能有效吸收和消耗噪声辐射．该产品消声频带宽，能在满足通风散热需求的同时有效的控制噪声向外辐射的要求。
2、吸声系数高，吸声率≥0.9～0.98。
3、防火、防水、防尘、耐腐蚀。
4、可拆分的单元层叠组合结构
5、声学分流设计，使低频获得最大衰减
6、直通道设计使消声器以最低压降获得最大的气流
7、结实的圆头设计增加消声器的降噪能力
8、喇叭状入口和出口，减小混流、消声器压降和再生噪声
9、坚固的金属外壳和自洁式气流通道，减少污垢滞留

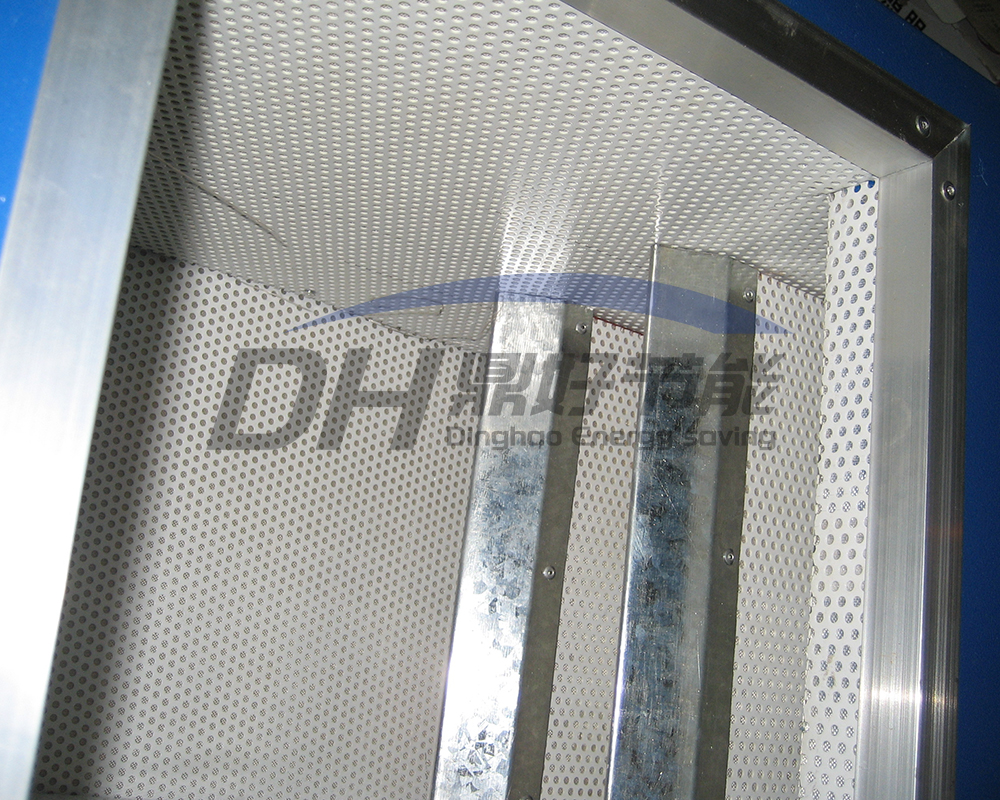

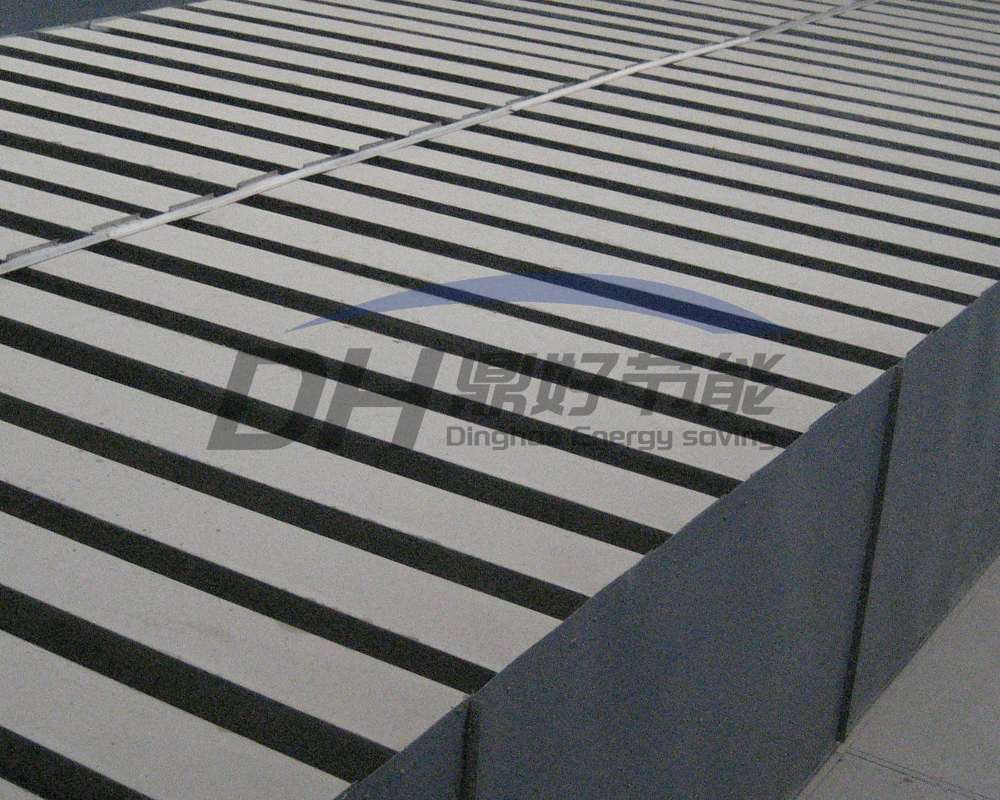

10、由冲孔金属板为吸声材料护面，并采用特殊材料包裹吸声材料，以保证吸声材料在不同流体环境的吸声性能可以稳定长久

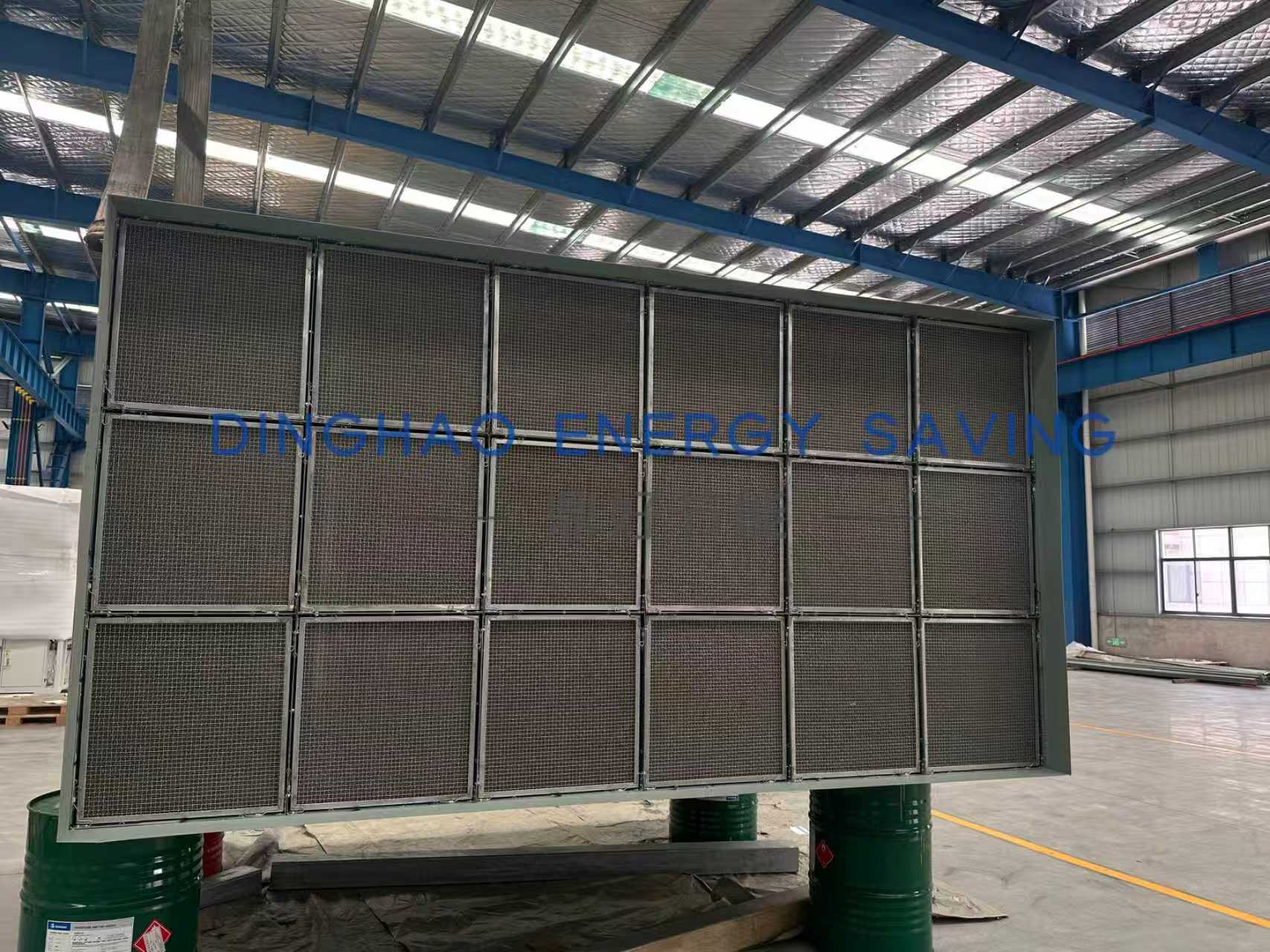

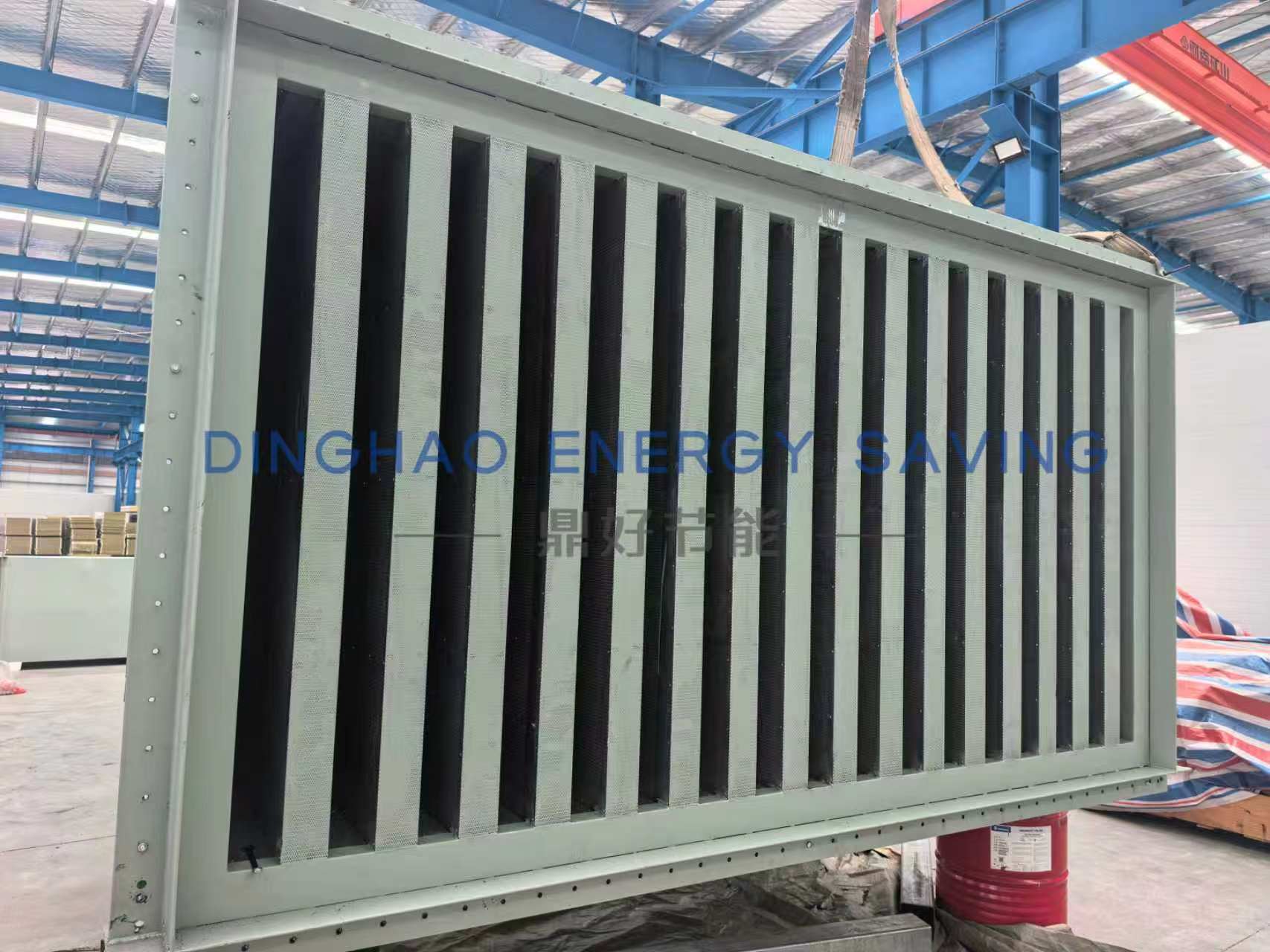

四、外型结构：
1、长方体 / 圆柱体
2.、吸音片宽：100-300mm
3.、风路宽：50-300mm
4、吸音片常规厚度分為100、200和300毫米。吸音片厚度越厚，对低频率机械噪音消声能力越好。

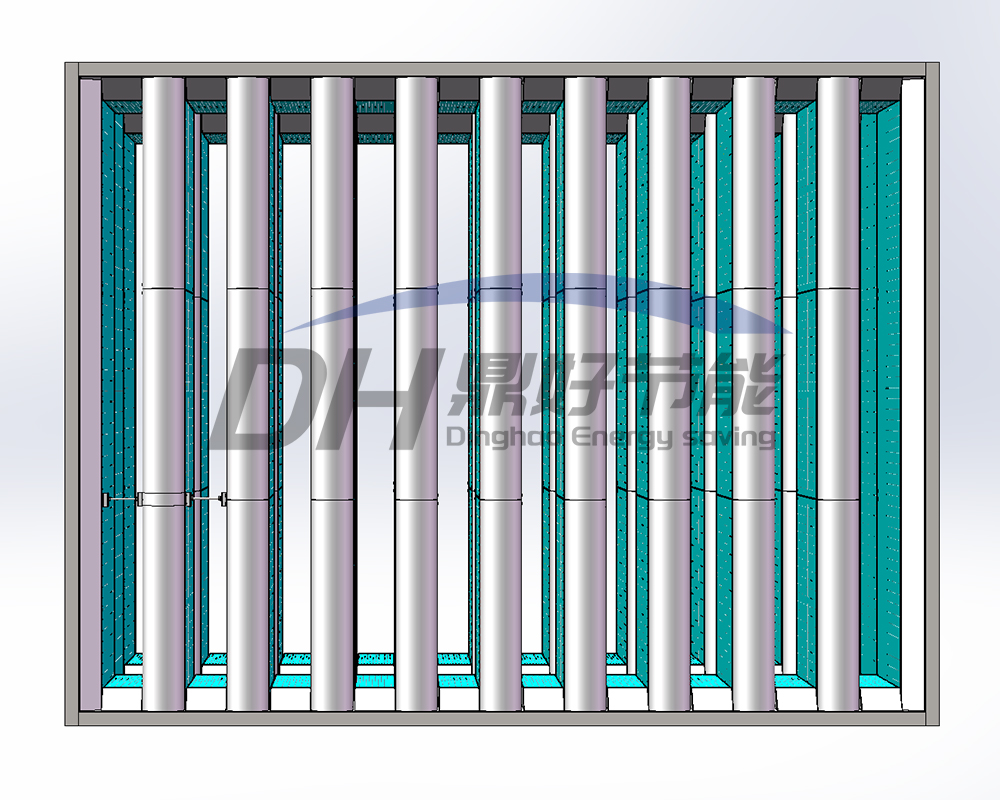

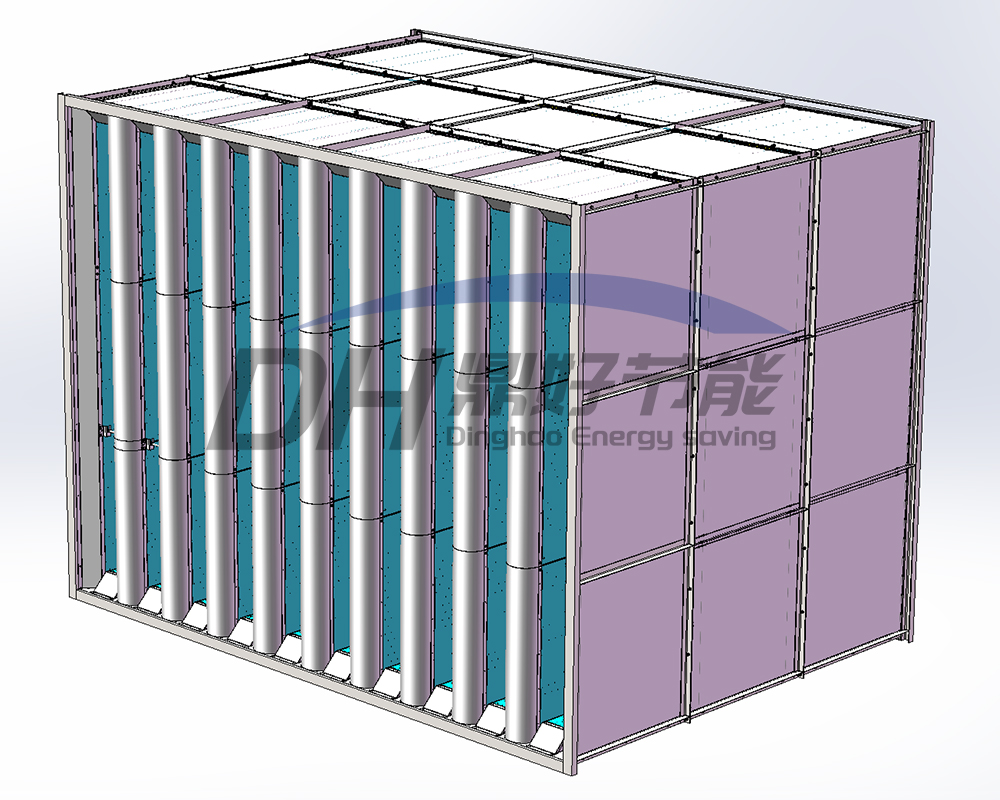

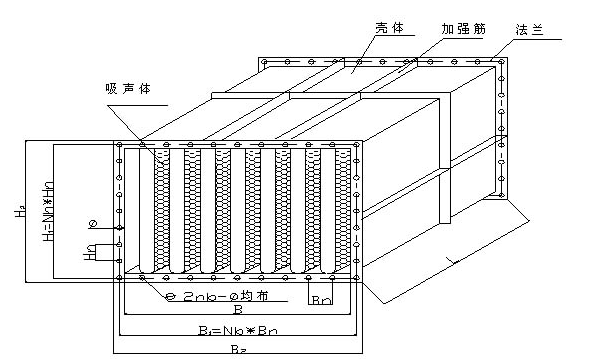

五、结构简图如下：
表1 消声器性能选用
阻力损失（H2Omm） | 降噪量 dB(A) | 备注 | ||
6m/s | 12m/s | 18m/s | ||
0.75 | 3 | 6.70 | 20～25 | |
表2 消声器规格选用
型号 规格 | B×H×L mm | 通流面积 m2 | 使用风量 m3/s | 重量 Kg | ||
6m/s | 12m/s | 18m/s | ||||
L-8/7.5 | 800×750×2200 | 0.3 | 1.8 | 3.6 | 5.4 | |
L-9/9 | 900×900×2200 | 0.405 | 2.4 | 4.8 | 7.3 | |
L-9/10 | 900×1000×2200 | 0.45 | 2.7 | 5.4 | 8.1 | |
L-10/10 | 1000×1000×2200 | 0.5 | 3 | 6 | 9 | |
L-12/10 | 1200×1000×2200 | 0.6 | 3.6 | 7.2 | 10.8 | |
L-12/15 | 1200×1500×2200 | 0.9 | 5.4 | 10.8 | 16.2 | |
L-16/15 | 1600×1500×2200 | 1.2 | 7.2 | 14.4 | 21.6 | |
L-16/20 | 1600×2000×2200 | 1.6 | 9.6 | 19.2 | 28.8 | |
L-20/20 | 2000×2000×2200 | 2 | 12 | 24 | 36 | |
L-24/25 | 2400×2500×2200 | 3 | 18 | 36 | 54 | |
L-28/25 | 2800×2500×2200 | 3.5 | 21 | 42 | 63 | |
L-28/30 | 2800×3000×2200 | 4.2 | 25 | 50 | 76 | |
L-32/30 | 3200×3000×2200 | 4.8 | 29 | 58 | 86 | |
L-36/30 | 3600×3000×2200 | 5.4 | 32 | 65 | 97 | |
L-36/35 | 3600×3500×2200 | 6.3 | 38 | 76 | 113 | |
L-40/35 | 4000×3500×2200 | 7 | 42 | 84 | 126 | |
L-40/40 | 4000×4000×2200 | 8 | 48 | 96 | 144 | |
L-44/40 | 4400×4000×2200 | 8.8 | 53 | 106 | 158 | |
L-44/45 | 4400×4500×2200 | 11 | 66 | 132 | 190 | |
L-48/50 | 4800×5000×2200 | 12 | 72 | 144 | 216 | |
表3 消声器结构尺寸
消声器 规格 | B1 ×H1 ㎜ | B2×H2 ㎜ | Nb/Nh （㎜） | Bn （㎜） | Hn （㎜） | Φ （㎜） |
L-8/7.5 | 861×810 | 906×856 | 7/6 | 123 | 135 | 12 |
L-9/9 | 959×959 | 1006×1006 | 7/7 | 137 | 137 | 12 |
L-9/10 | 959×1060 | 1006×1106 | 7/8 | 137 | 132.5 | 12 |
L-10/10 | 1060×1060 | 1106×1106 | 8/8 | 132.5 | 132.5 | 12 |
L-12/10 | 1260×1060 | 1306×1106 | 10/8 | 126 | 132.5 | 14 |
L-12/15 | 1260×1560 | 1306×1606 | 10/12 | 126 | 130 | 14 |
L-16/15 | 1664×1560 | 1706×1606 | 13/12 | 128 | 130 | 14 |
L-16/20 | 1664×2064 | 1706×2106 | 13/16 | 128 | 129 | 14 |
L-20/20 | 2064×2064 | 2108×2108 | 16/16 | 129 | 129 | 14 |
L-24/25 | 2470×2560 | 2508×2608 | 19/20 | 130 | 128 | 14 |
L-28/25 | 2860×2560 | 2908×2608 | 22/20 | 130 | 128 | 14 |
L-28/30 | 2860×3082 | 2948×3148 | 22/23 | 131 | 134 | 18 |
L-32/30 | 3275×3082 | 3348×3148 | 25/23 | 131 | 134 | 18 |
L-36/30 | 3680×3082 | 3748×3148 | 27/23 | 136.3 | 134 | 18 |
L-36/35 | 3680×3580 | 3748×3648 | 27/27 | 136.3 | 132.6 | 18 |
L-40/35 | 4080×3580 | 4148×3648 | 29/27 | 140.7 | 132.6 | 20 |
L-40/40 | 4080×4080 | 4148×4148 | 29/29 | 140.7 | 140.7 | 20 |
L-44/40 | 4480×4080 | 4548×4148 | 32/29 | 140 | 140.7 | 20 |
L-44/45 | 4480×4576 | 4548×4648 | 32/32 | 140 | 143 | 20 |
L-48/50 | 4870×5076 | 4940×5148 | 24/36 | 143.5 | 143 | 20 |
